综合布线

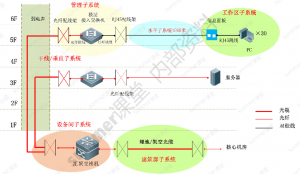

综合布线系统是基于现代计算机技术的通信物理平台，集成了语音、数据、图像和视频的传输功能，消除了原有通信线路在传输介质上的差别。综合布线系统包含6个子系统∶工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。

注意事项
1.水平子系统双绞线系统≤90米，工作区线缆≤10米。

2.信息插座的安装位置距离地面的高度为30-50cm。

3.强电和弱电应该分开部署，并保持适当距离。

4.线缆部署于桥架内，或使用PVC管保护。

5.光缆控制弯曲角度，不要随意折弯。

6.线缆和设备打好标签。

7.布线系统相关文档资料的保存。

名词与术语

CD:建筑群配线架、BD:建筑物配线架、FD:楼层配线架、CP∶转接点/过渡点（选用)
TO︰数据，网络点、TP∶语音，电话点、TV:电视
楼层配线间:IDF、主配线间:MDF
光

光纤与接口

光纤分为单模光纤和多模光纤

光纤条线是两头有光纤接口

尾纤条线是一头有光纤接口

接口分为APC、SC（大方口）、LC（小方口）、FC、ST

机房设计

机房设计可参考标准《GB50174-2017数据中心设计规范》。
机房主要设计要求如下︰
(一)机房位置选择
中心机房的物理位置在多层建筑或高层建筑物内宜设于第1~8层，更高层次不适合作为机房建设楼层。机房位置选择应符合以下要求。
①水源充足、电力比较稳定可靠、交通通信方便、自然环境清洁。
②远离产生粉尘、油烟、有害气体以及生产或储存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等。
③远离强振源和强噪声源。
④避开强电磁场干扰。

当无法避开强电磁场干扰或为保障计算机系统信息安全，可采取有效的电磁屏蔽措施。

（二）物理环境安全（等保2.0中三级等保要求）

(1)物理位置选择

a )机房场地应选择在具有防震、防风和防雨等能力的建筑内。
b )机房场地应避免设在建筑物的顶层或地下室，否则应加强防水和防潮措施。

(2)物理访问控制

机房出入口应配置电子门禁系统，控制、鉴别和记录进入的人员。

(3)防盗窃和防破坏

a )应将设备或主要部件进行固定并设置明显的不易除去的标识。
b )应将通信线缆铺设在隐蔽安全处。
c)应设置机房防盗报警系统或设置有专人值守的视频监控系统。

(4)防雷击

a )应将各类机柜、设施和设备等通过接地系统安全接地。
b )应采取措施防止感应雷，例如设置防雷保安器或过压保护装置等。

(5)防火

a )机房应设置火灾自动消防系统，能够自动检测火情、自动报警，并自动灭火。
b )机房及相关的工作房间和辅助房应采用具有耐火等级的建筑材料。
c )应对机房划分区域进行管理，区域和区域之间设置隔离防火措施。

(6)防水和防潮

a )应采取措施防止雨水通过机房窗户、屋顶和墙壁渗透。.
b )应采取措施防止机房内水蒸气结露和地下积水的转移与渗透。
c )应安装对水敏感的检测仪表或元件，对机房进行防水检测和报警。

(7)防静电

a )应采用防静电地板或地面并采用必要的接地防静电措施。
b )应采取措施防止静电的产生，例如采用静电消除器、佩戴防静电手环等。

(8)温湿度控制

应设置温湿度自动调节设施，使机房温湿度的变化在设备运行所允许的范围之内

(9)电力供应

a )应在机房供电线路上配置稳压器和过电压防护设备。
b )应提供短期的备用电力供应，至少满足设备在断电情况下的正常运行要求。
c)应设置冗余或并行的电力电缆线路为计算机系统供电。

(10)电磁防护

a )电源线和通信线缆应隔离铺设，避免互相干扰。

b )应对关键设备实施电磁屏蔽。

机房组成

机房一般由主要工作房间、第一类辅助房间、第二类辅助房间和第三类辅助房间等组成，允许一室多用或酌情增减。
主要工作房间:主机房、终端室等。
第一类辅助房间∶低压配电间、不间断电源室、蓄电池室、空调机室、发电机室、气体钢瓶室、监控室等。
第二类辅助房间∶资料室、维修室、技术人员办公室。
第三类辅助空间∶储藏室、缓冲间、技术人员休息室、盥洗室。

机房供配电系统
机房供配电系统通常由计算机网络设备供电、机房辅助设备供电和其他供电三部分组成。
计算机网络设备供电:负责向网络主干通信设备、网络服务器设备、计算机终端设备和计算机外部设备供电。
机房辅助设备供电:负责向机房空调新风系统、机房照明系统和机房维修电源系统供电。
其他供电︰办公室。

机房等级（国标）

数据中心应划分为A、B、C三级。设计时应根据数据中心的使用性质、数据丢失或网络中断在经济或社会上造成的损失或影响程度确定所属级别。

符合下列情况之一的数据中心应为A级∶国家、国际公司、中央

电子信息系统运行中断将造成重大的经济损失;电子信息系统运行中断将造成公共场所秩序严重混乱。

符合下列情况之一的数据中心应为B级∶地方、大型、高校
电子信息系统运行中断将造成较大的经济损失;电子信息系统运行中断将造成公共场所秩序混乱。

不属于A级或B级的数据中心应为C级。

计算机机房安全可按某一级执行，也可按某些级综合执行。如电磁干扰A级，火灾报警及灭火C级。

机房环境要求

1.区域划分

网络与计算机设备宜采用分区布置，一般可分为服务器区、存储器区、网络设备区、安全设备区、通信区和监控区等。
需要经常监视或操作的设备应布置于方便行走、便于操作的位置。
产生尘埃及废物的设备应远离对尘埃敏感的设备，并宜集中布置在靠近机房的回风口处。

2.温湿度要求

机房温度为20±2°C，相对湿度为45%~65%。

3.防静电地板

机房铺设活动地板，铺设高度应按实际需要确定，宜为200~350mm。

4.接地方式

机房应采用下列4种接地方式。

1.交流工作接地可保证相间电压稳定。（电阻不应大于4Ω。）

2.安全工作接地∶可避免电源设备的金属外壳因绝缘受损而带电。（电阻不应大于4Ω。）

3.直流工作接地可保证直流通信电源的电压为负值。（接地电阻应按计算机系统具体要求确定。）

4.防雷接地可防止因雷电瞬间过压而损坏设备。（应按现行国家标准《建筑防雷设计规范》执行。）

5.散热方式

散热方式︰风冷、水冷、自然冷却（免费冷却)。
超大型数据中心和大型数据中心多使用冷冻水系统为主，中小机房多以风冷为主。

机柜采用面对面、背对背的布置方式。

6.电能使用效率

PUE(Power Usage Effectiveness，电力使用效率)是国际上通行的数据中心电力使用效率的衡量指标。

PUE=数据中心消耗的所有能源与IT负载消耗的能源之比。（总耗电/IT设备耗电）
PUE值越接近于1，表示一个数据中心的绿色化程度越高。
国外先进的数据中心机房PUE值通常小于2，而我国的大多数数据中心的PUE值在2-3之间。

绿色机房的PUE理想目标是1.5以下。
